定义
又叫门面模式，提供了一个统一的接口，用来访问子系统中的一群接口。外观模式定义了一个高层接口，让子系统更容易使用。
类型
结构型
使用场景
- 子系统越来越复杂，增加外观模式提供简单调用接口
- 构建多层系统结构，利用外观对象作为每层的入口，简化层间调用
优点
1
2
3
4
| ◆简化了调用过程，无需了解深入子系统，防止带来风险(将子系统集成到一起，不去修改子系统)。
◆减少系统依赖、松散耦合（客户端与子系统）
◆更好的划分访问层次
◆符合迪米特法则，即最少知道原则
|
缺点
1
2
| ◆增加子系统、扩展子系统行为容易引入风险
◆增加子系统、扩展子系统行为不符合开闭原则
|
相关联设计模式对比
外观模式和中介者模式
1
| 前者关注外界和子系统的交互，后者关注子系统内部的交互
|
外观模式和单例模式
1
| 外观模式和单例模式可以结合使用,通常把外观模式中的外观做成单例的
|
外观模式和抽象工厂模式
1
| 前者可以通过后者获取子系统的实例，子系统可以经内部对外观类进行屏蔽
|
简单需求
某网站有积分兑换礼物的功能，设计的时候需要校验三步：
a 资格校验系统，是木木网会员。
b 积分系统，该系统放的是各个积分的获取支出，需要拿出该用户目前的积分和该礼物所需要的积分进行对比
c 物流系统，如果满足ab，则返回成功，并返回一个订单号。
关注点：
应用层无需知道资格校验类等其他子系统的类

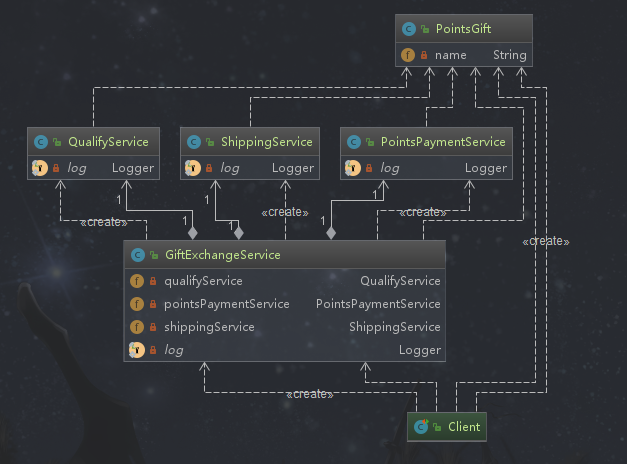

外观模式演练
1
2
| 1. 应用层不关心子系统，应用层只和外观类通信，子系统只和外观类通信
2. 如果扩展子系统的，使用实体外观类的话，不符合开闭原则，如果使用抽象外观类或者外观接口，然后用实体继承或实现的话，符合开闭原则。主要看外观对应的子系统群是否变更频繁，不频繁可以使用实体外观，这样更简单。
|
实体类
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| package com.design.pattern.facade;
import lombok.AllArgsConstructor;
import lombok.Data;
@Data
@AllArgsConstructor
public class PointsGift {
private String name;
}
|
资格验证系统类
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| package com.design.pattern.facade;
import lombok.extern.slf4j.Slf4j;
@Slf4j
public class QualifyService {
public boolean isAvailable(PointsGift pointsGift){
log.info(pointsGift.getName() + "积分通过");
return true;
}
}
|
积分系统类
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| package com.design.pattern.facade;
import lombok.extern.slf4j.Slf4j;
/**
* PointsPaymentService 积分支付
*
* @author shunhua
* @date 2019-09-17
*/
@Slf4j
public class PointsPaymentService {
/**
* 积分兑换礼物
* @param pointsGift
* @return
*/
public boolean pay(PointsGift pointsGift){
log.info("支付" + pointsGift.getName() + "积分成功");
return true;
}
}
|
物流系统类
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| package com.design.pattern.facade;
import lombok.extern.slf4j.Slf4j;
@Slf4j
public class ShippingService {
public String shipGift(PointsGift pointsGift){
log.info(pointsGift.getName() + "进入物流系统");
return "123456";
}
}
|
客户端
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| package com.design.pattern.facade;
import org.junit.Test;
public class Client {
@Test
public void test(){
PointsGift pointsGift = new PointsGift("机械键盘");
GiftExchangeService giftExchangeService = new GiftExchangeService();
giftExchangeService.giftExchange(pointsGift);
}
}
|
外观模式在源码中的使用
Spring-jdbc
1
| Spring对原生的JDBC进行了封装，我们只需要访问Spring提供的接口方法就可以达到目的。
|
MyBatis的Configuration
1
2
3
4
5
6
|
public MetaObject newMetaObject(Object object) {
return MetaObject.forObject(object, objectFactory, objectWrapperFactory, reflectorFactory);
}
|
Tomcat源码
1
2
3
4
| 1. Tomcat中大量使用了外观模式，如RequestFacade、ResponseFacade等。
2. RequestFacade implements HttpServletRequest，Request implements HttpServletRequest，Request使用了RequestFacade包装了
自己。Request#getRequest在获取HttpServletRequest时，返回的其实是RequestFacade，之后用这个返回的对象完成的操作都是RequestFacade
来完成的。
|
